Hlorogen H4000

hlorogen_mali150Hlorogen je postrojenje za elektrolitičku proizvodnju hlora u obliku rastvora natrijumhipohlorita na mestu njegove potrošnje.
Kapacitet uredjaja je 4 kg / h ili 96 kg / dan ekvivalentnog hlora. Postrojenje H4000 se sastoji iz četiri modularno povezana Hlorogena H1000.
Sistem je dizajniran tako da omogućuje  potpuno bezbedno hlorisane vode, jer se tokom rada ne stvara gasni hlor. Proizvodnja rastvora natrijum-hipohlorita je jednostavna jer zahteva samo so, omekšanu vodu i električnu energiju, zbog toga su eksploatacioni troškovi višestruko niži u odnosu na upotrebu gasnog hlora ili industrijskog natrijum-hipohlorita.
Sistem je automatizovan, zahteva minimalno održavanje i jednostavan je za korišćenje. Eksploatacioni vek  je 20 godina.

Karakteristike sistema

Hlorogen H4000 – Karakteristike sistema
Kapacitet četiri elektrolizera E1000 sa proizvodnjom 4000 gr/h; 96 kg/dan dovoljan za dezinfekciju vode sa protokom 2222 l/s pri održavanju reziduala propisanog zakonom 0,5mg/l.

Maksimalni protok vode koji se može dezinfikovati sa Hlorogenom H4000  u zavisnosti od hlorne potrebe i željenog reziduala.

Hlorna potreba (mg/l)

Rezidual (mg/l)

Utrošak Hlora (g/min)

Utrošak NaOCl (ml/min)

Utrošak Hlora (g/čas)

Utrošak NaOCl (l/čas)

Maksimalni protok (l/s)

0

0,3

66,67

6667

4000

400

3704

0

0,4

66,67

6667

4000

400

2778

0

0,5

66,67

6667

4000

400

2222

0,1

0,5

66,67

6667

4000

400

1852

0,2

0,5

66,62

6662

3996

399,6

1586

0,3

0,5

66,62

6662

3996

399,6

1388

0,4

0,5

66,64

6664

3998

399,8

1234

0,5

0,5

66,6

6660

3996

399,6

1110

0,6

0,5

66,67

6667

4000

400

1010

0,7

0,5

66,67

6667

4000

400

926

0,8

0,5

66,62

6662

3996

399,6

854

0,9

0,5

66,52

6652

3992

399,2

792

1

0,5

66,6

6660

3996

399,6

740

1,2

0,5

66,5

6650

3990

399

652

1,4

0,5

66,58

6658

3994

399,4

584

1,6

0,5

66,52

6652

3992

399,2

528

1,8

0,5

66,52

6652

3992

399,2

482

2

0,5

66,6

6660

3996

399,6

444

2,2

0,5

66,58

6658

3995

399,5

411

2,4

0,5

66,64

6664

3999

399,9

383

2,6

0,5

66,58

6658

3996

399,6

358

2,8

0,5

66,52

6652

3992

399,2

336

3

0,5

66,57

6657

3994

399,4

317

3,5

0,5

66,48

6648

3988

398,8

277

4

0,5

66,42

6642

3985

398,5

246

4,5

0,5

66,6

6660

3996

399,6

222

5

0,5

66,67

6667

4000

400

202



Tehnicki podaci

TEHNIČKI PODACI  ZA  HLOROGEN  H4000

Kapacitet ekv.Cl2 (kg/h):

4

Protok zasićenog rastvora 30% (l/h):

40

Protok omekšane vode (l/h):

360

Zbirni protok elektrolita (l/h):

400

Potrošnja soli (kg/h):

12

Potrošnja el.energije (W):

24000

Napon napajanja (~V; 50Hz):

170 – 250

Izlazna koncentracija NaOCl (%):

0,9 – 1

Elektrolizer E1000 (kom):

4

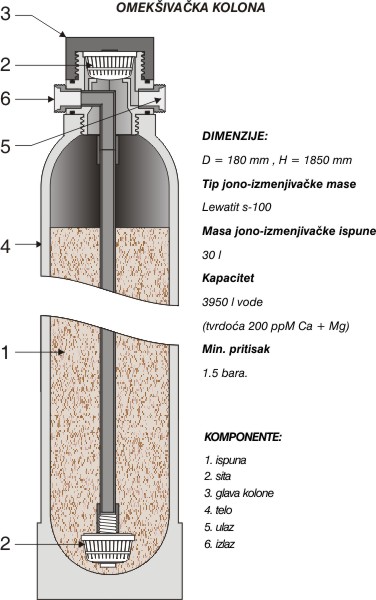

Omekšivač vode K180/30 (kom):

4

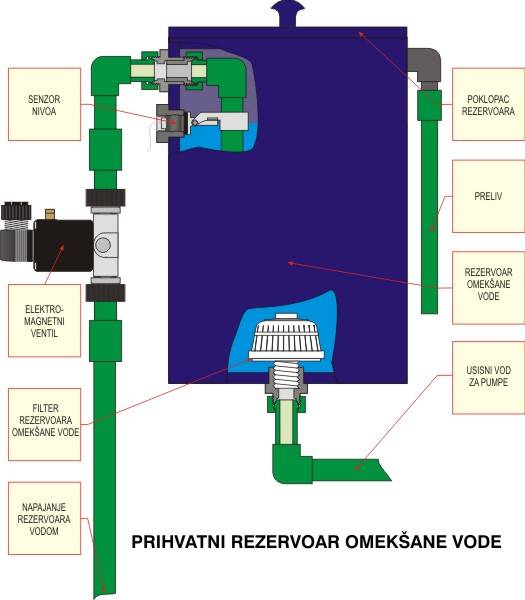

Rezervoar omekšane vode ROMH500/1000(kom):

4

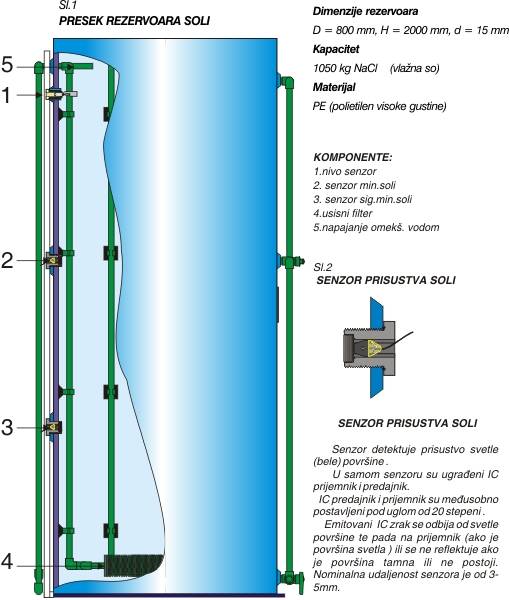

Saturator soli RSH2000(kom):

1

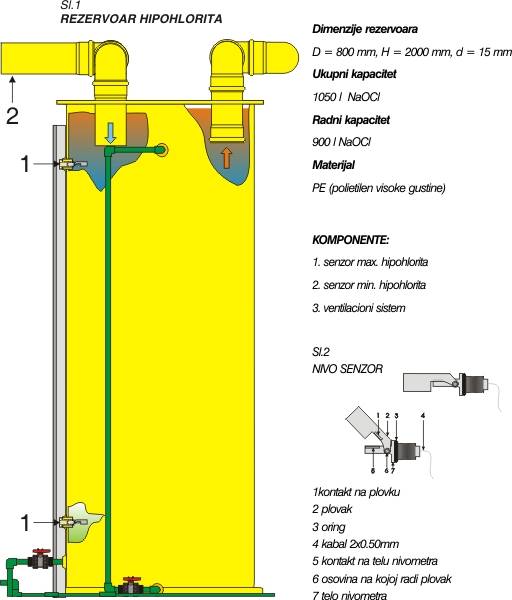

Rezervoar NaOCl RNHH500/1000(kom):

1

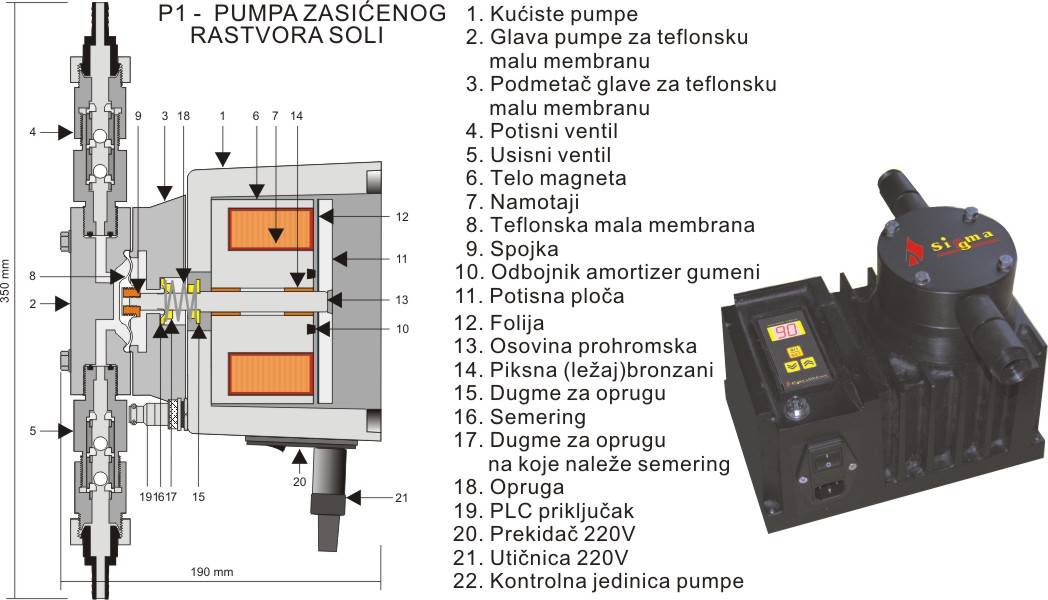

Pumpa za so Sigma Classic MTM(kom):

4

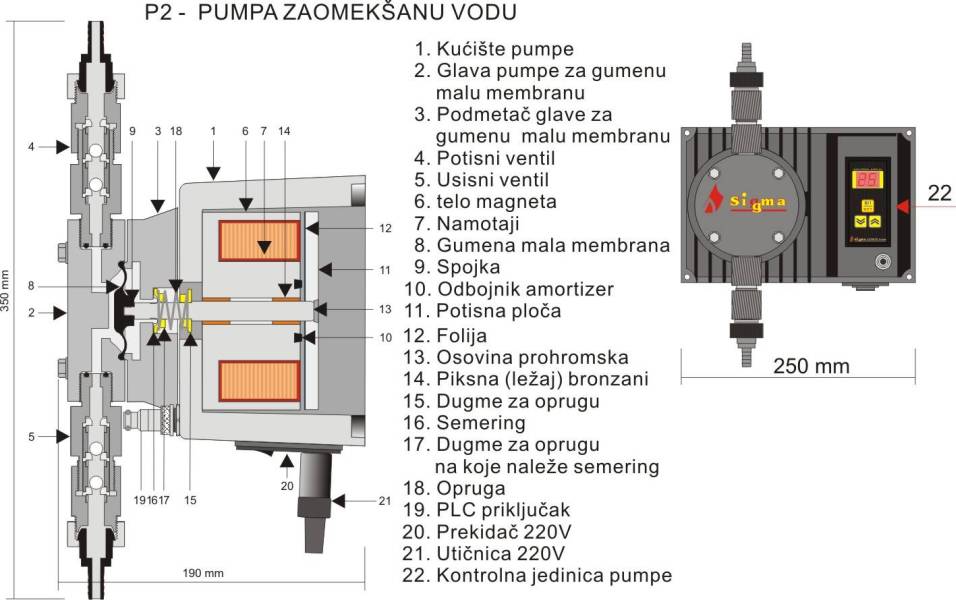

Pumpa za omekšanu vodu Sigma Classic VGM(kom):

8

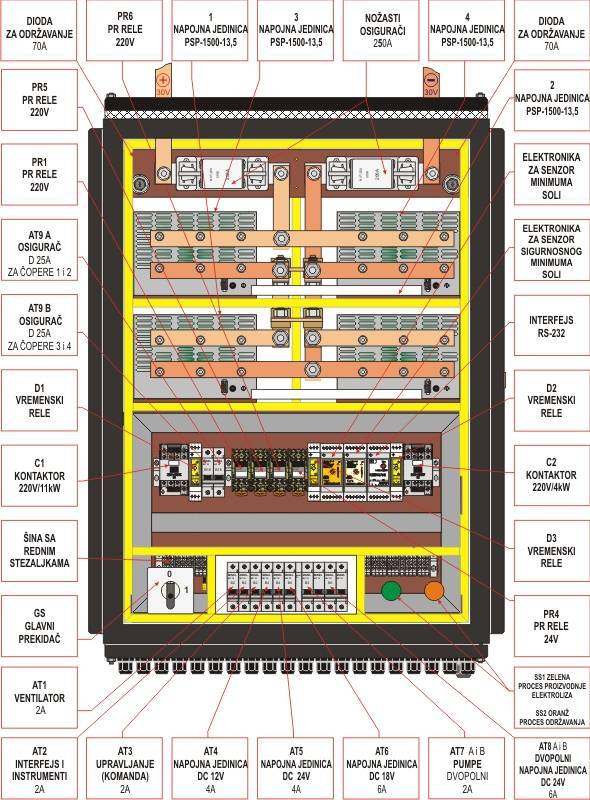

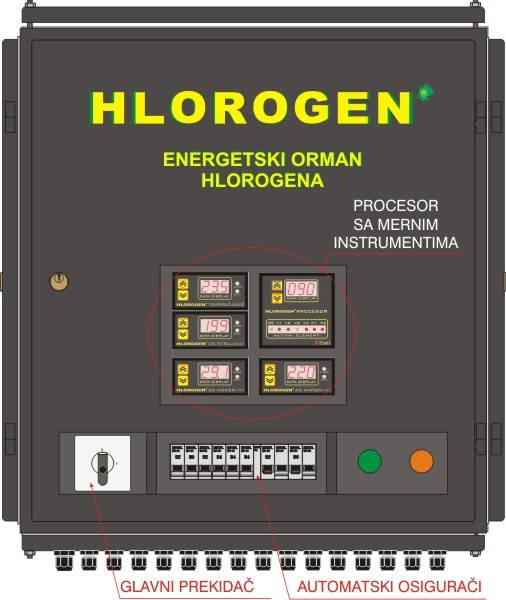

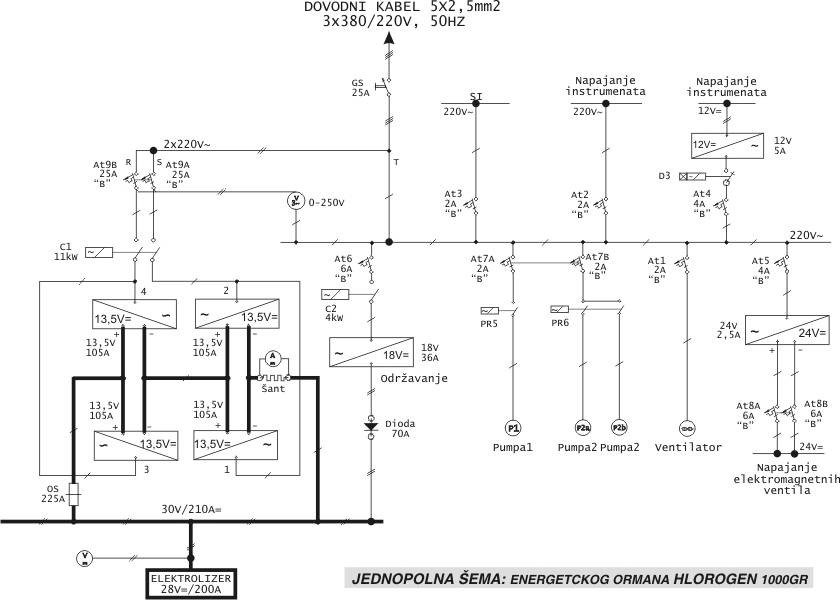

Energetika sa ispravljačem OEH(kom):

4

Pomoćni razvodni orman nivo senzora PRONS(kom):

2

Ventilator TD-500/160 sa ventilacionim sistemom(kom):

4

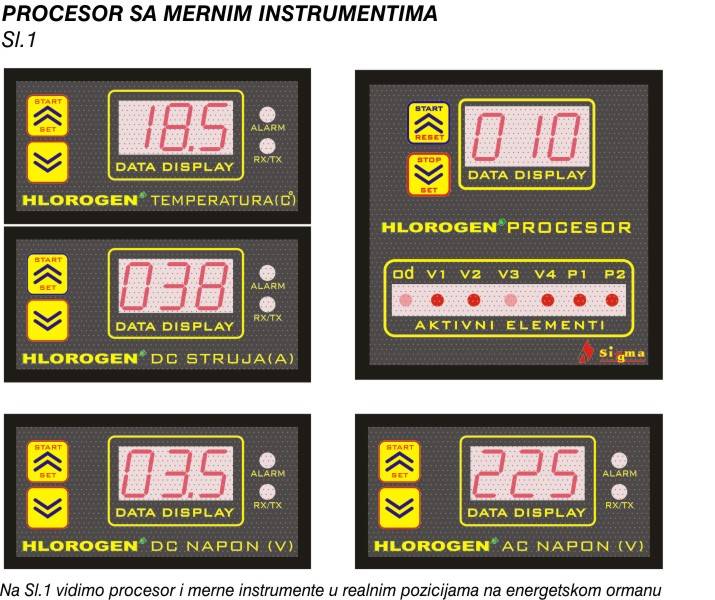

Automatika sa mikroprocesorom – Hlorogen PLC(kom):

4

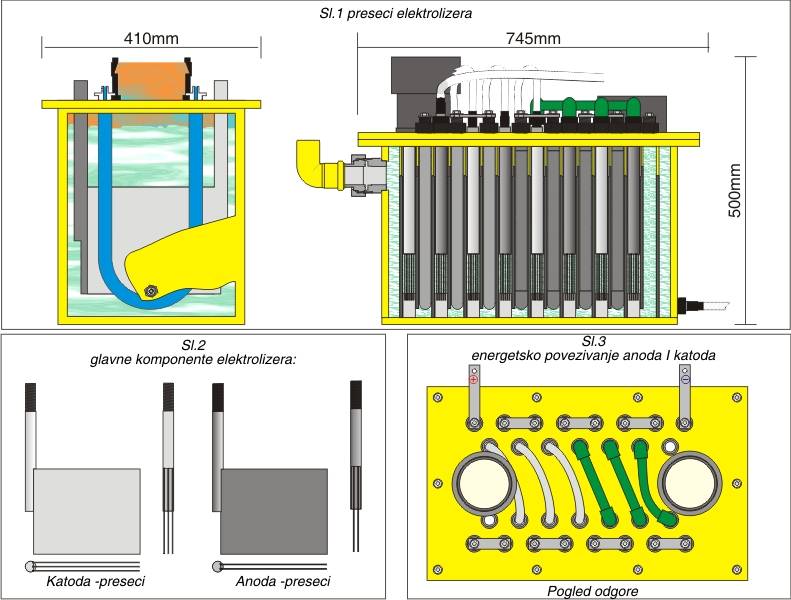

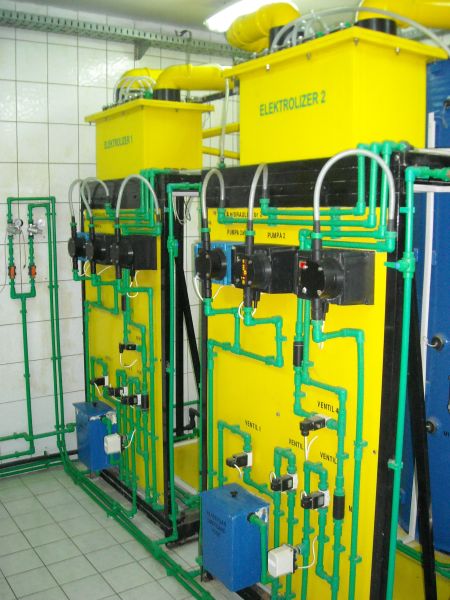

Model elektrolizera E1000 – (4 kom u uredjaju)

anode

katode

kapacitet ekv. Cl2 (kg/čas)

kapacitet ekv. Cl2 (kg/dan)

kom.

dim.(mm)

matrijal

veza

kom.

dim. (mm)

matrijal

veza

1

24

16

200 x 250 x 2

Titanijum

redna

24

200 x 250 x 2

Hastel

redna

Ulazni elektrolit NaCl (gr/l)

Zbirni protok elektrolita (l/h)

Stepen konverzije (kg NaCl/1kg Cl2)

Gustina struje (mA/cm²)

Ulazna temperatura vode (˚C)

dozvoljena tvrdoća vode (mg/l CaCO3)

30

100

2,8 – 3

100

5 – 20

17

Radni DC napon (V)

Optimalna DC struja (A)

Tip ispravljača (elektronski)

Primarno AC napajanje ispravljača (V)

Max. primarna AC struja (A)

Optimalna potrošnja struje (kWh)

27

180

PSP-1500-13,5

170 – 240

20

5

Koncentracija izlaznog produkta (%)

Optimalna temperatura elektrolita (˚C)

Potrošnja soli (kg/dan)

Potrošnja soli (kg/mesec)

*Maksimalni protok vode sa održavanjem reziduala od 0,5 mg/l koji se može hlorisati (l/s)

0,9 – 1

30

72

1728

556



Osnovi rada

Hloroge H4000 – Osnovi rada

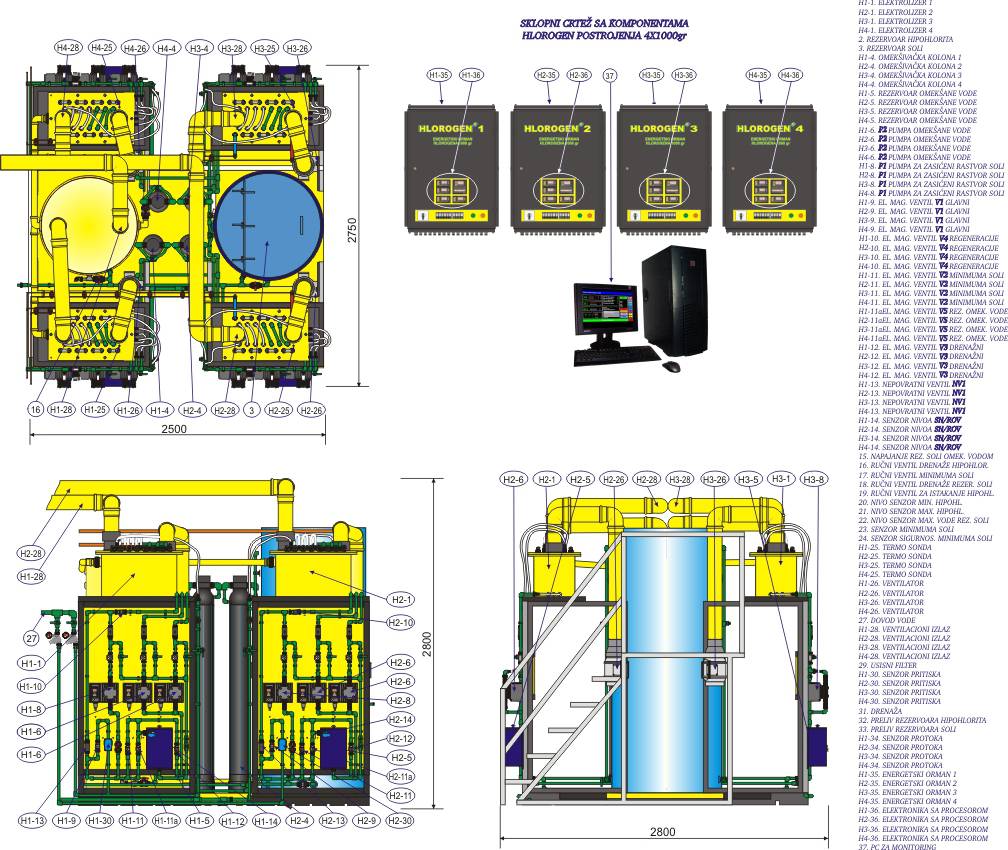

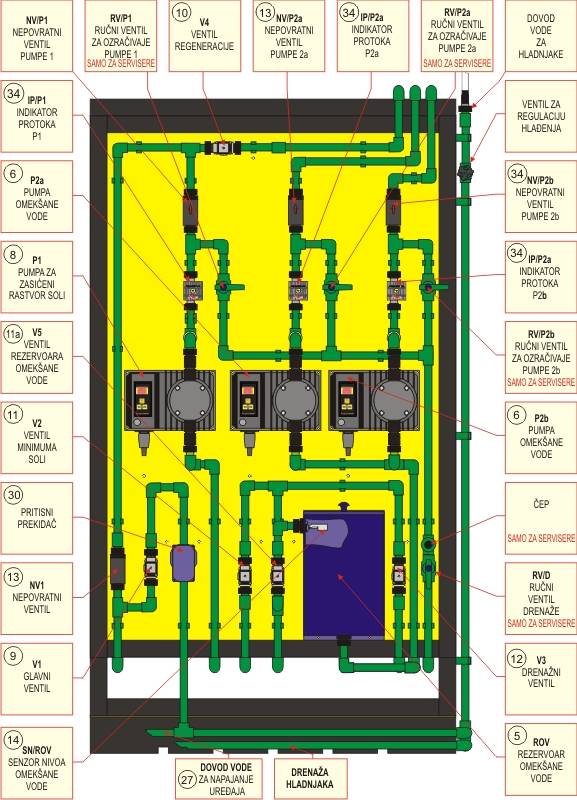

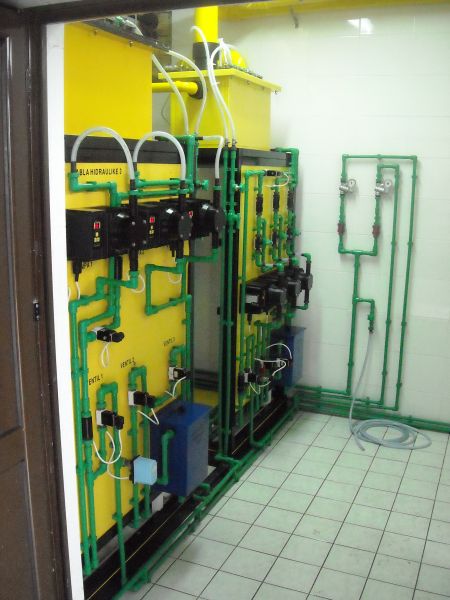

Iz cevovoda se transportuje voda u omekšivač (4) gde se uklanjaju joni kalcijuma i magnezijuma i dobija se omekšana voda. Omekšana voda se dozirnom pumpom (6) dovodi do elektrolizera (1) gde se meša sa rastvorom natrijum  hlorita koji se drugom dozirnom pumpom (8) doprema iz rezervoara (3) sa koncentrovanim rastvorom natrijum hlorita. U elektrolizeru koji se napaja jednosmernom strujom iz energetskog dela hlorogena (35) dolazi do elektrohemijske reakcije gde se dovedeni rastvor konvertuje u hipohlorit  i odvodi u rezervoar (2). U toku reakcije sinteze hipohlorita nastaje vodonik koji se ventilacionim sistemom (28) odvodi u atmosferu. Uz pomoć automatike (36) se ostvaruje optimalna proizvodnja hipohlorita.
Dobijeni rastvor hipohlorita se uz pomoć membranskih pumpi (38) ubrizgava u cevovod.  Analizator (39) dobija informaciju o koncentraciji hlora i preko pumpi održava zadanu koncentraciju.
Na ovaj način je obezbeđena kontinualna proizvodnja hipohlorita sa automatskom kontrolom procesa a takođe i automatsko doziranje i merenje rezidualnog hlora.

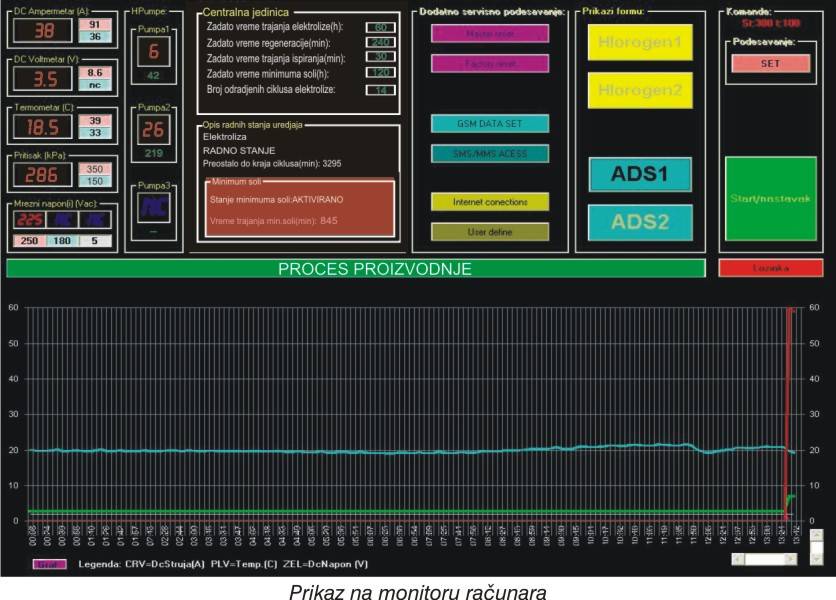

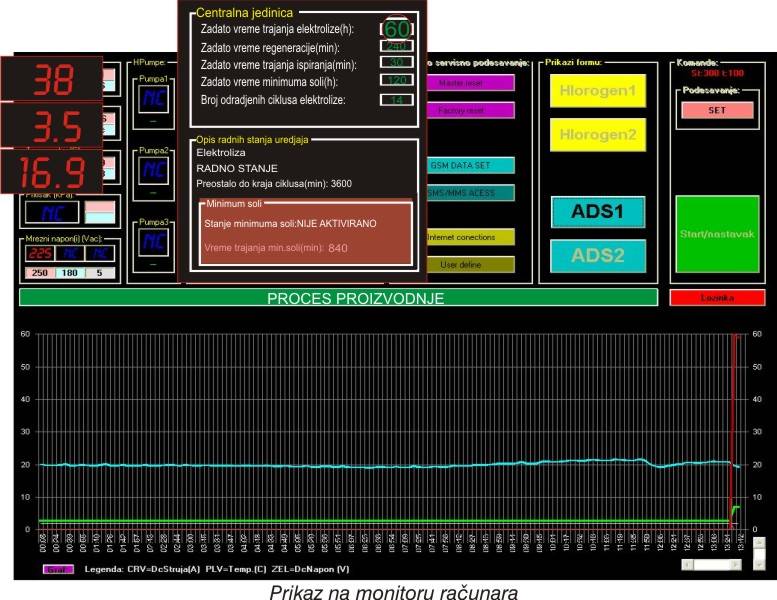

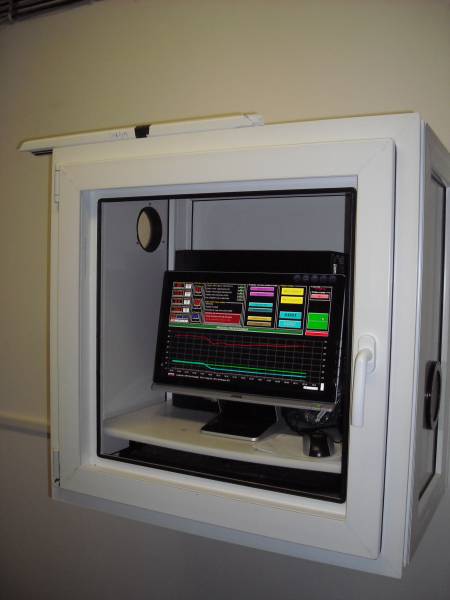

Kompletan rad postrojenja prati se preko računara (37).

TEHNOLOŠKA ŠEMA HLOROGEN POSTROJENJA

HLOROGEN_tehnoloska_sema
